系列概述 Outline

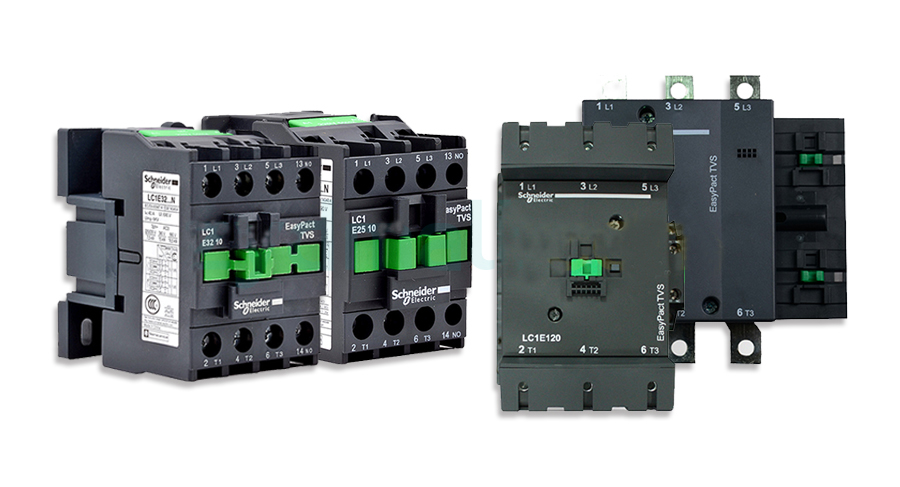

LC1-E系列交流接觸器主要用于交流50Hz(或60Hz)，額定絕緣電壓為690V，在AC-3使用類別下額定電壓為380V時額定工作電流95A的電路中、供遠已離接通和分?jǐn)嚯娐?。，并可與適當?shù)臒徇^(guò)載繼電器組成電磁起動器以保護可能發生過負荷的電路。

結構特點及工作原理

接觸器主要由電磁系統、觸點系統、滅弧系統及其它部分組成：

● 電磁系統：電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。

● 觸點系統：觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈罚刂戚^大的電流，而輔助觸點是在控制回路中，以滿足各種控制方式的要求。

● 滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電孤對觸點的損傷。為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹孤回路。

● 其它部分：有絕緣外殼、彈簧、短路環、傳動機構等。

LC1-E系列交流接觸器工作原理：

當接觸器電磁線圈不通電時，彈簧的反作用力和銜鐵芯的自重使主觸點保持?jǐn)嚅_(kāi)位置。當電磁線圈通過控制回路接通控制電壓(一般為額定電時，電磁力克服彈簧的反作用力將銜鐵吸向靜鐵心、帶動主觸點閉合，接通電路，輔助接點隨之動作。
